钢衬PO管道使用优势
钢衬聚烯烃PO复合管道是一种钢衬一聚烯烃PO复合管道，外壳采用的是由钢衬材质构成，内衬聚烯烃PO弹性体热滚塑在外壳内壁上，内衬是热滚塑一次成型，没有任何塑料焊缝。 以承受管道压力，内衬采用的是聚烯烃P0弹性体具有防渗漏和抗气蚀性。因内壁光滑抗结垢性能好，复合的管道工程造价低，安装维护低，适用于碱、盐、日常用水、天然气输送使用的水力容器和管道。聚烯烃复合材料(Polyolefine,简称PO)是一种以乙烯、丙烯、丁烯等均聚物为主的改性复合材料,耐腐蚀、防静电、无毒、强度高、刚性好,是目前最理想的防腐材料之一。由于聚烯烃是乙烯、丙烯和丁烯共聚而成的一种烯烃共聚物,因此它不但保持了乙烯、丙烯的耐腐蚀性,又具良好的耐热性、耐冲击和电绝缘性能。其克服了单一组分的缺点,具有聚乙烯良好的韧性及耐低温性、聚丙烯较高的软化温度、聚丁烯优良的热和光的稳定性。它克服了聚四氯乙烯衬里管法兰翻边不平服,聚丙烯衬里管法兰口翻边易弯折受损或焊口不牢靠等缺陷,克服了聚乙烯和聚丙烯与金属结合力差的缺点,具有很强粘结力,能与金属牢牢的结合在一起。因此,用其作衬里的设备、管道及管件可以耐真空,真空度可达-0.098MPa。同时,由于极强的结合力,极大地限制了其因冷热变化而引起的收缩和伸长,从而滚涂PO的设备、管道和管件不会因收缩和膨胀而产生破坏,确保了设备的长期稳定使用。PO材料性能指标:密度0.91~0.96g/cm3,拉伸强度10~18MPa,断裂伸长率300%~500%,熔融温度180~220,剥离强度60N/cm-50mm/min,使用温度范围-20~100,使用压力范围-0.098~1.6MPa。PO材料对盐酸、稀硫酸、氢氟酸、碱和盐溶液都有良好的耐腐蚀性,在防腐蚀方面仅次于聚四氟乙烯,不耐浓硝酸、浓度为70%的硫酸、50%的硝酸、85%的磷酸,对一般酸、碱、盐及有机溶剂的耐腐蚀性能均良好,适用于腐蚀性气体、液体及固液、浆液介质。其耐蚀性能参照HG/T4304-2012附录A。PO材料内衬层施工工艺聚烯烃PO内衬施工采用热融旋转成型工艺,即滚塑方法。先将材料一般粉碎成粉末,容器内壁经过喷砂除锈等处理,达到规定的除锈等级。通过加温和容器N向、S向旋转,使PO材料在热循环中熔融、流动,均匀地滚涂在工件或设备的内壁上,交织热融为一体,冷却后牢固地聚结在设备内表面上,整体强度好,不会脱层,在较小的负压条件下可长期使用。可取代不锈钢、玻璃钢、衬铅、钛、搪瓷、橡胶等同类产品,并可加工各类非标件的内衬,包括各类规格的管道和各类化工设备。其价格比较低廉,易于成型,广泛应用于大型容器设备及复杂异型制件上。如有特殊工艺要求或耐较大的负压工况,可以在设备内壁点焊上钢丝网作为骨架,钢丝网也需要经过喷砂除锈处理,按上述施工工艺经PO热滚塑加工成型,钢丝网和PO材料熔为一整体结构,不易剥离,结构整体性好，内衬塑光滑不易渗漏。

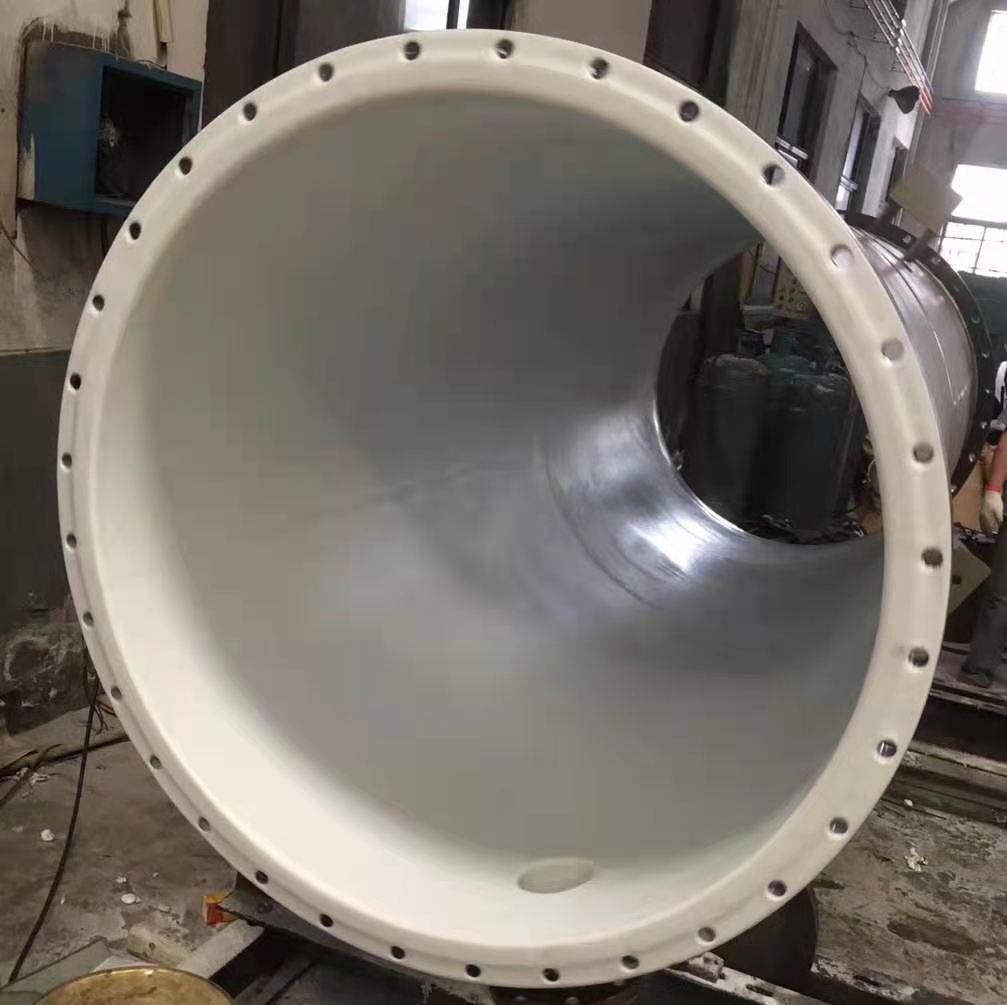

以下为客户定制的钢衬PO管道：
